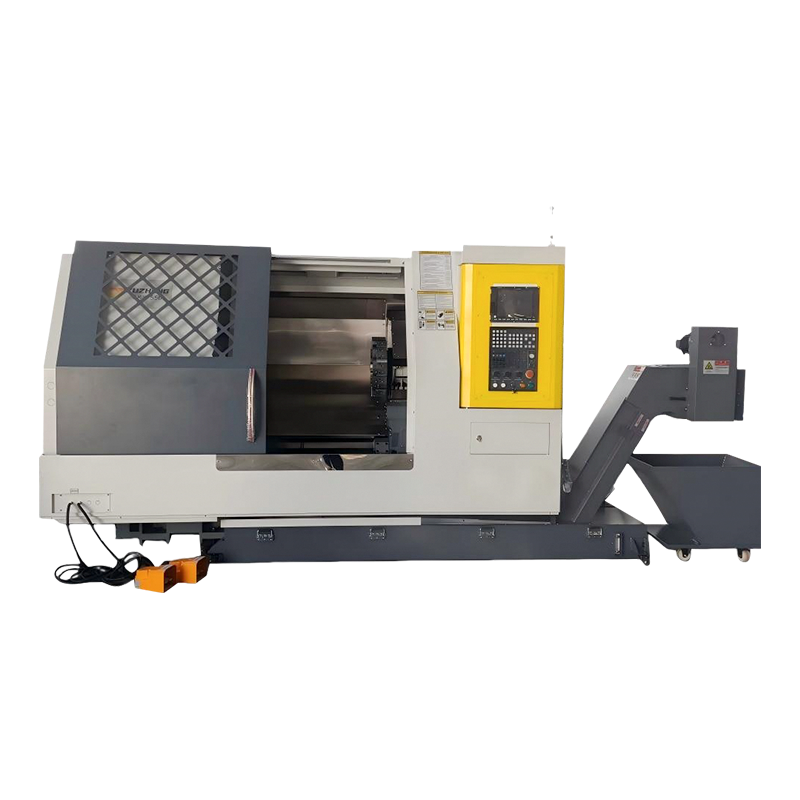

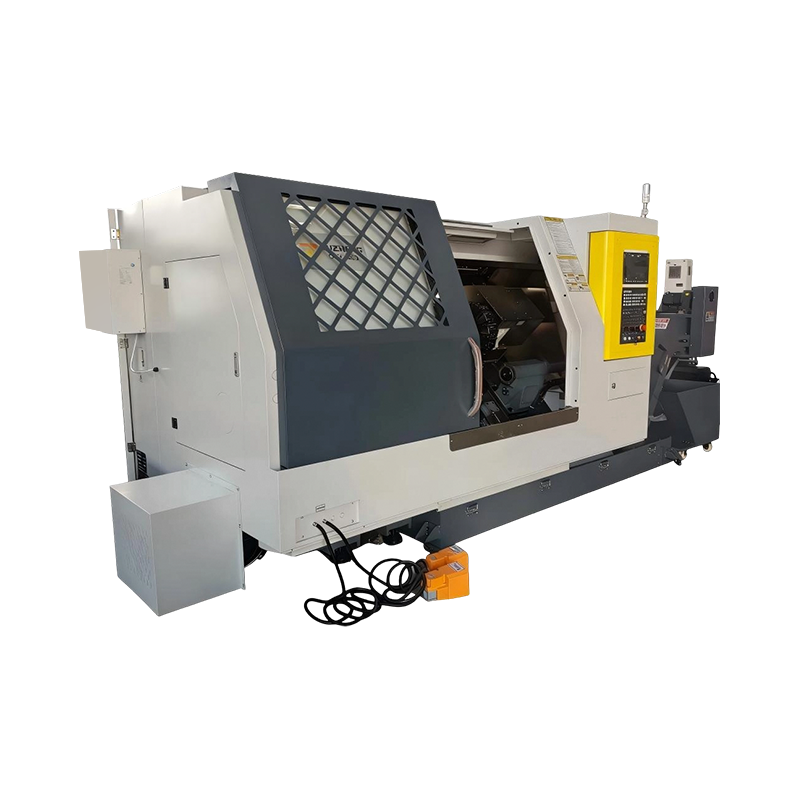

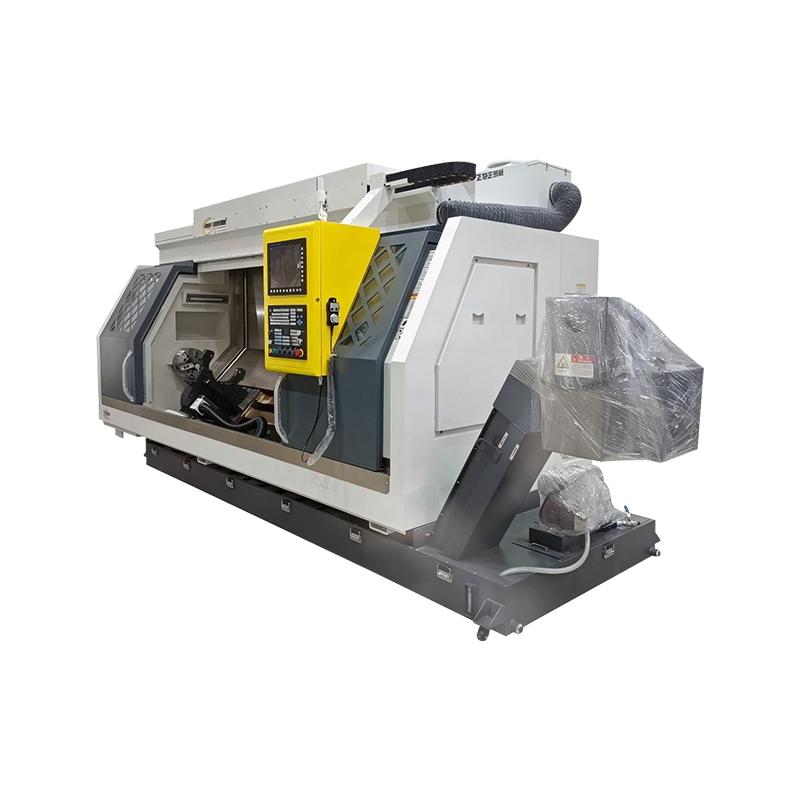

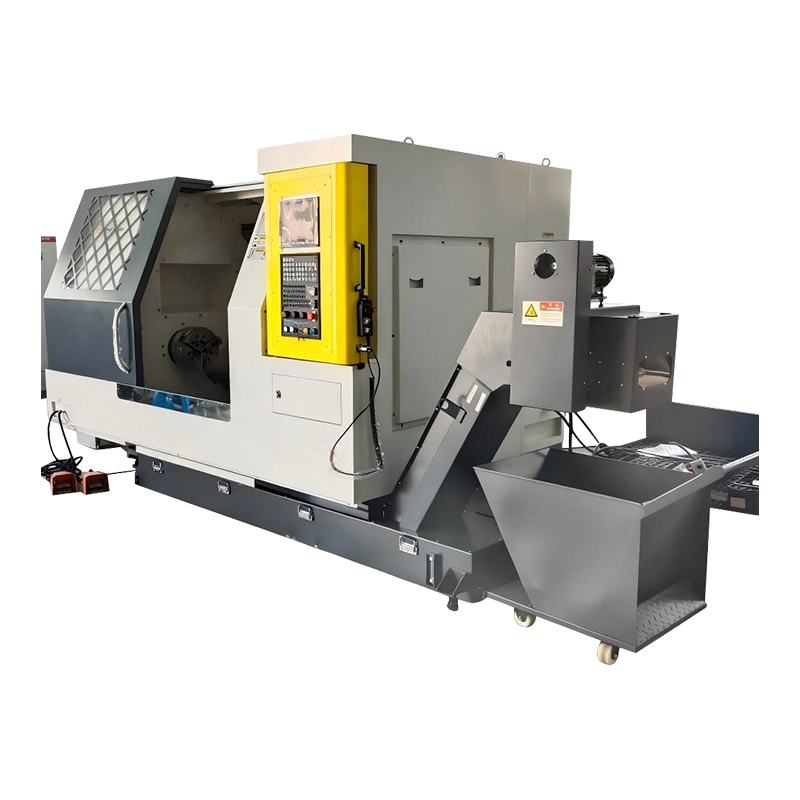

CKD Siri-Standard Model Dual-Spindle Turning and Milling Machine

Pengenalan Asas

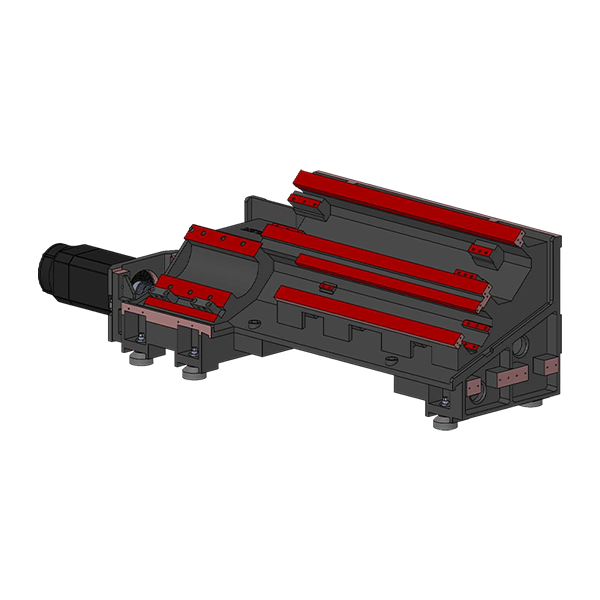

Mengguna pakai struktur asas yang teguh, dengan ketegaran tinggi & kekerasan tinggi.
Kedua-dua paksi Z dan paksi W mempunyai reka bentuk rel keras. Pangkalan dilengkapi dengan struktur rusuk yang padat dan diperkukuh, yang mengekalkan ketegaran optimum asas dan katil condong. Ini secara berkesan meningkatkan kapasiti pemuatan bahan kerja dan ketepatan mendatar dinamik bahan kerja.

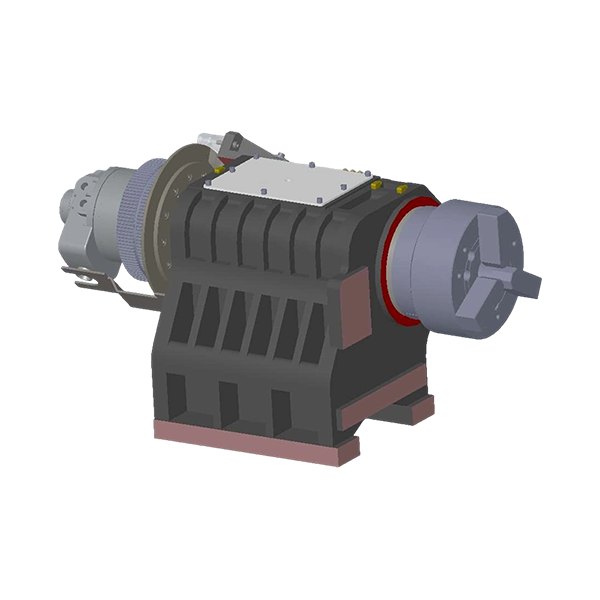

Kepala Spindle / Nilai Tork

Spindle Mekanikal Berprestasi Tinggi
Stok kepala menggunakan reka bentuk tertutup bersepadu, yang meningkatkan ketegaran struktur dengan ketara. Reka bentuk ini berkesan menghalang kesan resonans dan perubahan haba, dengan itu meningkatkan ketegaran dan kestabilan operasi pemotongan.

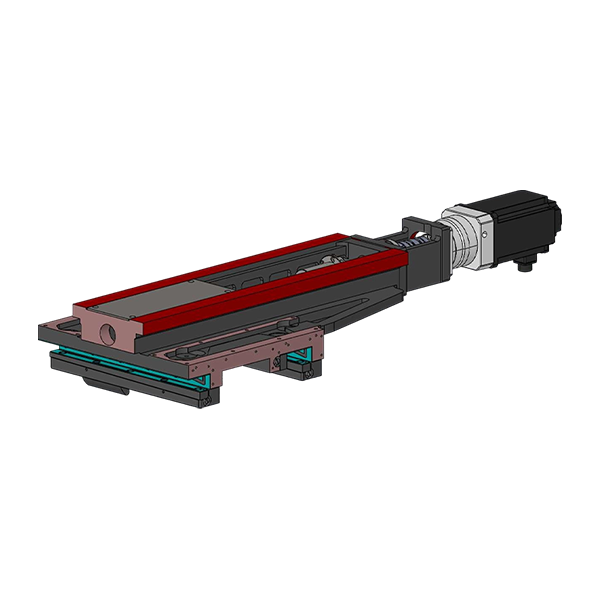

pelana

·Paksi-Y menggunakan susun atur laluan pandu yang dikeraskan berganda, yang meningkatkan rentang berkesan dan memberikan ketegaran optimum untuk memotong suapan.
·Tapaknya mempunyai reka bentuk keratan rentas rentang yang lebih besar, meningkatkan sokongan dan kestabilan yang berkesan apabila paksi suapan pelana bergerak ke kiri dan kanan.
·Tapaknya dilengkapi dengan peranti pelarasan ketepatan statik, yang secara berkesan meningkatkan kendur pelana dan ubah bentuk kilasan paksi-XZ yang disebabkan oleh rentang lebar laluan pandu yang mengeras, memastikan kelurusan optimum untuk pergerakan paksi-Y yang diinterpolasi.

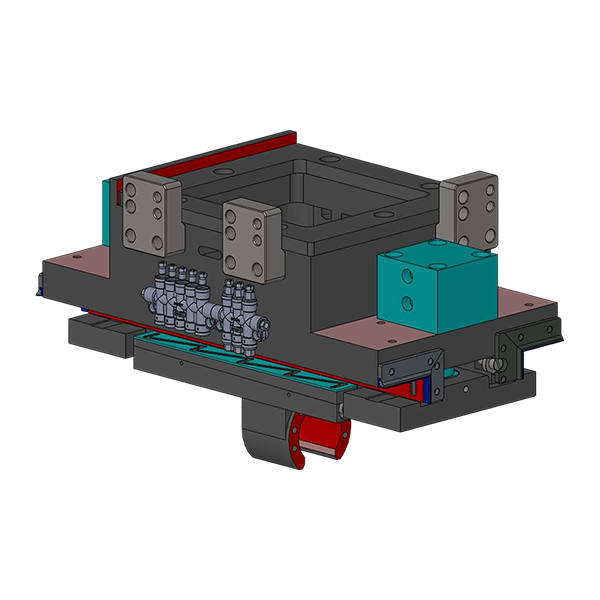

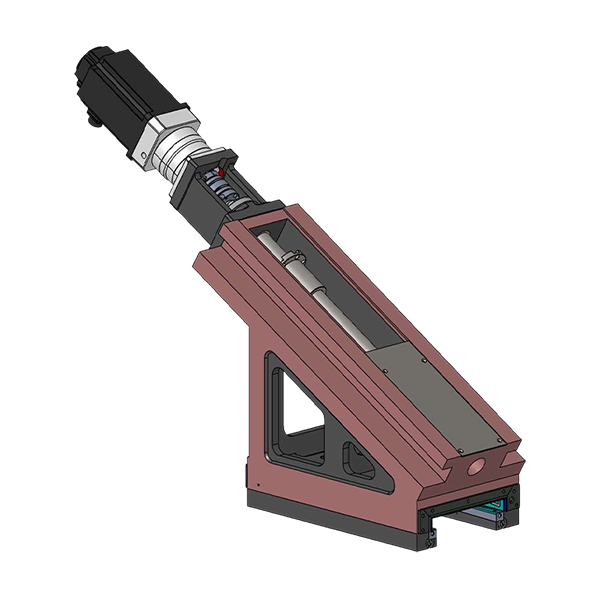

Pampasan untuk paksi Y

·Paksi-X menggunakan konfigurasi rel-keras berganda, yang meningkatkan rentang berkesan dan memberikan ketegaran optimum untuk memotong suapan.
·Tapak gelongsor segi tiga mempunyai reka bentuk keratan rentas rentang yang lebih besar, meningkatkan sokongan dan kestabilan yang berkesan apabila paksi suapan pelana bergerak ke atas dan ke bawah.
·Peranti pelarasan ketepatan statik pelana dengan berkesan meningkatkan ubah bentuk kilasan tapak gelongsor atas dalam arah paksi XY yang disebabkan oleh rentang lebar rel keras, memastikan kelurusan gerakan optimum untuk paksi Y yang dikompensasikan.

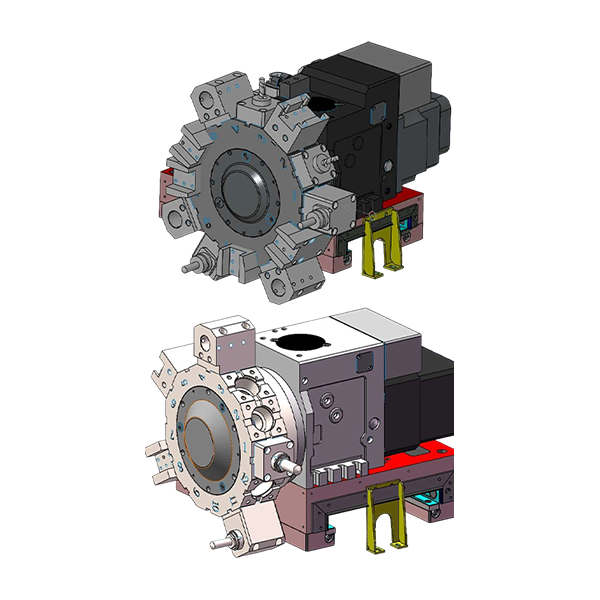

Power Turret

CKD550
· Reka bentuk rel rentang besar bagi slaid atas meningkatkan ketegaran pemotongan dan meningkatkan kestabilan dengan ketara.
·Putaran turet dikawal oleh motor servo, membolehkan pemilihan alat yang pantas dan boleh dipercayai. Ia menggunakan turet BMT55 dengan reka bentuk 12 stesen, yang meningkatkan prestasi pengilangan tugas berat alat mesin interpolasi paksi-Y.
CKD750
· Reka bentuk rel rentang besar bagi slaid atas meningkatkan ketegaran pemotongan dan meningkatkan kestabilan dengan ketara.
·Putaran turet dikawal oleh motor servo, membolehkan pemilihan alat yang pantas dan boleh dipercayai. Ia menggunakan turet BMT65 dengan reka bentuk 12 stesen, yang meningkatkan prestasi pengilangan tugas berat alat mesin interpolasi paksi Y.

Tailstock

Paksi-W menggunakan susun atur laluan pandu yang dikeraskan berganda, yang meningkatkan rentang berkesan dan memberikan ketegaran suapan yang optimum.

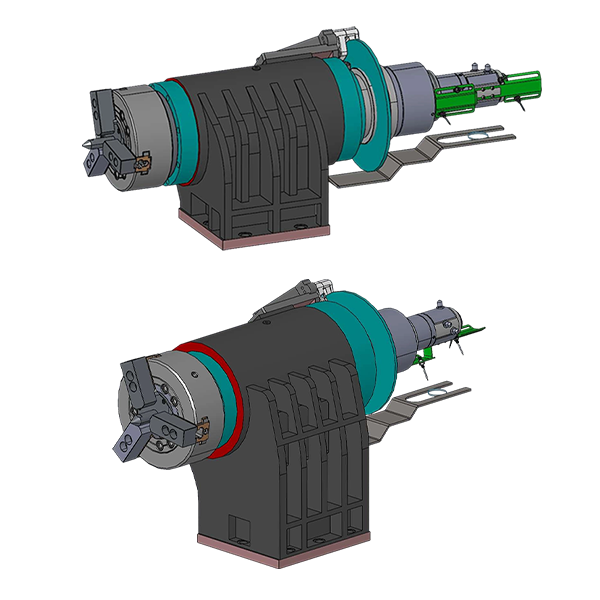

Spindle Elektrik

CKD550
·Spindle paksi-W ialah gelendong elektrik dengan kuasa 235Nm, dengan berkesan meningkatkan putaran segerak spindel utama dan sub gelendong, memberikan ketegaran suapan yang optimum.
·Chuck A2-6 (10 inci), pengapit tiga rahang dan pemacu hidraulik dwi pin ejektor, mudah untuk bahan kerja yang memerlukan bahagian jenis pin ejektor.

CKD750
·Spindle paksi-W ialah gelendong elektrik dengan tork 350Nm, dengan berkesan meningkatkan putaran segerak gelendong utama dan sub gelendong, memberikan ketegaran suapan yang optimum.
·Chuck A2-8 (12 inci), pengapit tiga rahang dan pemacu hidraulik dwi pin ejektor, mudah untuk bahan kerja yang memerlukan bahagian jenis pin ejektor.

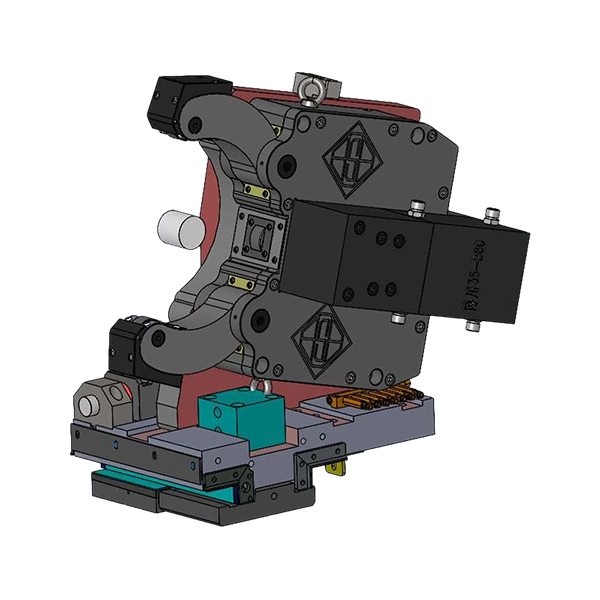

Rehat Tengah

Rehat tengah paksi W mengikuti pelana paksi Z, yang meningkatkan putaran segerak bahan kerja secara berkesan pada gelendong utama dan sub gelendong.
