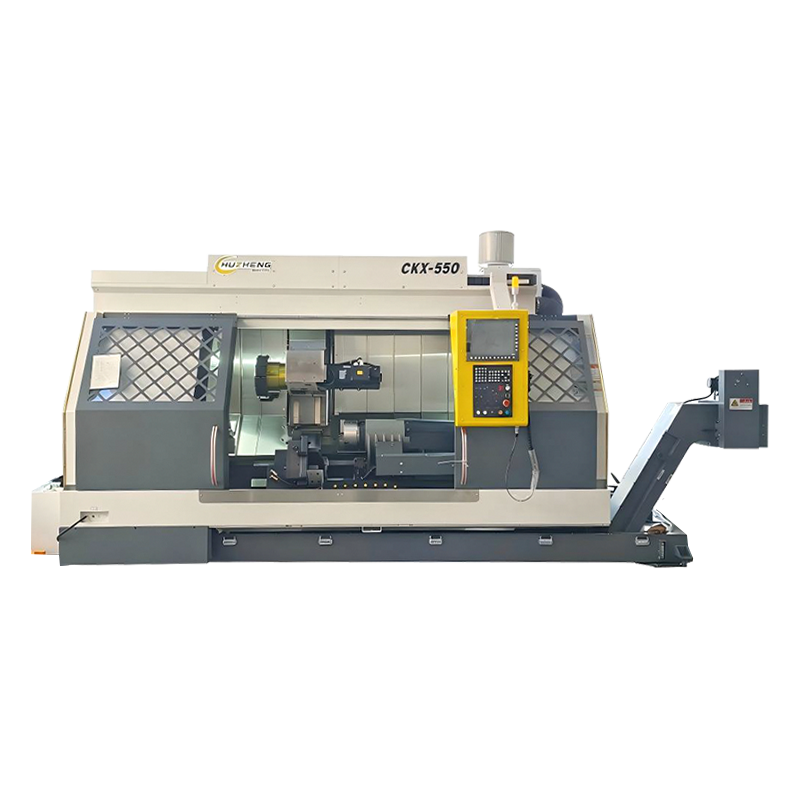

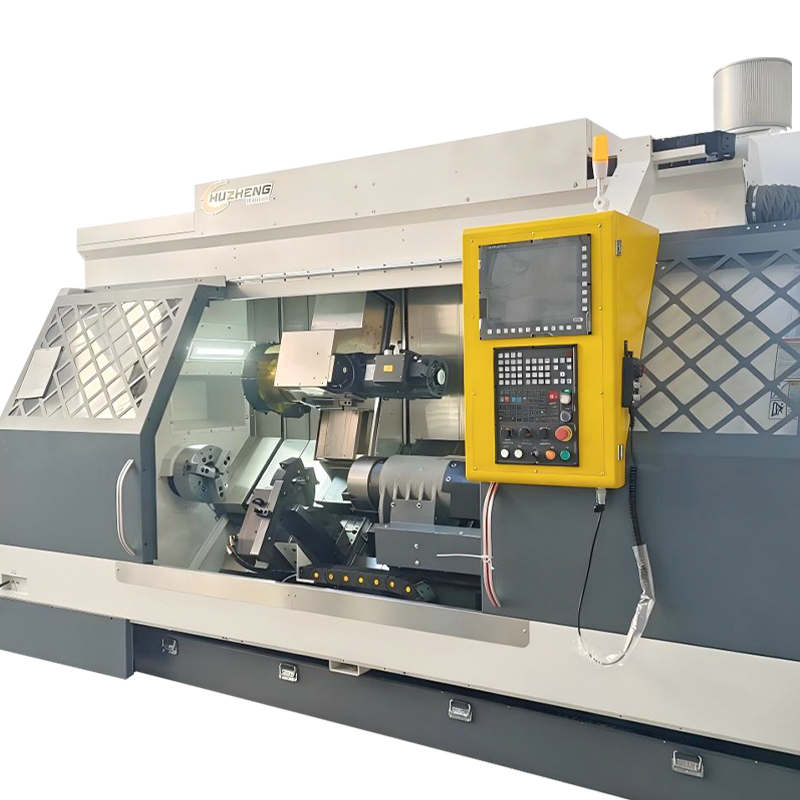

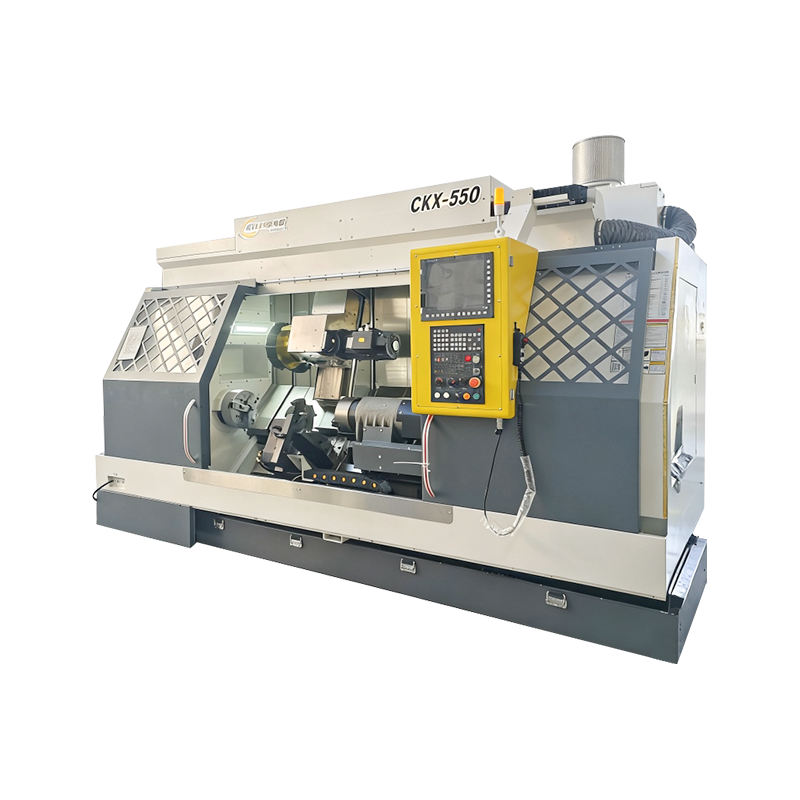

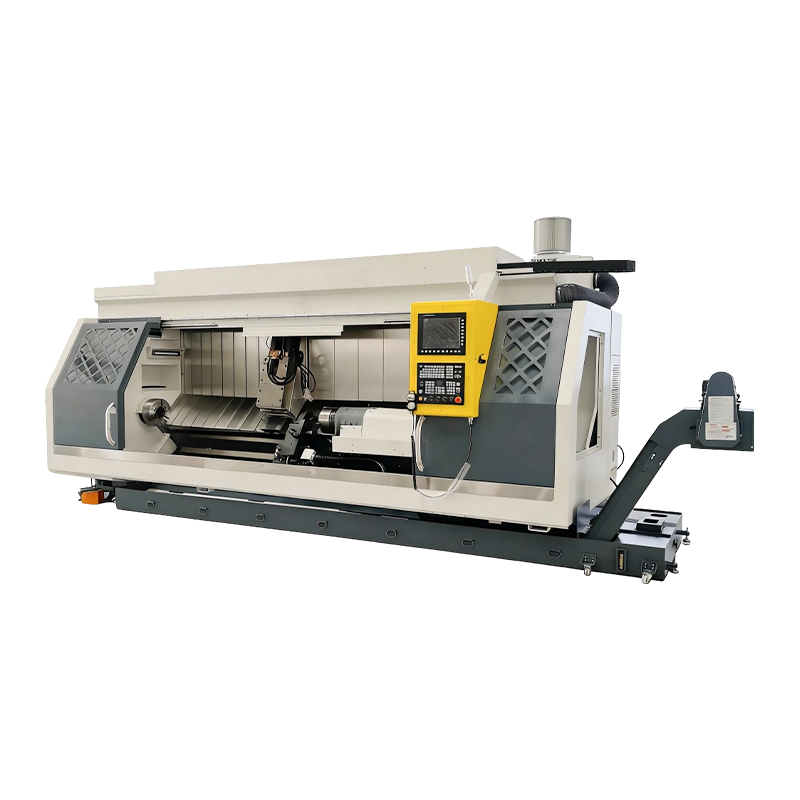

Siri CKX -Mesin Pusing dan Pengilangan Dwi-Spindle Boleh Disesuaikan

Apabila Komposit Turn-Mill Sebenarnya Menewaskan "Lathe Mill"

A pemesinan yang cekap alat mesin komposit turn-mill menunjukkan kelebihannya apabila sesuatu bahagian memerlukan penukaran datum berbilang (memusing, mengisar, menggerudi, mengetuk, ciri luar pusat, lubang bersudut) dan rantaian toleransi adalah ketat. Jika anda memindahkan bahagian antara mesin, setiap pengapit semula menambah ralat, ditambah dengan "kos tersembunyi" masa persediaan dan pemeriksaan dalam proses.

• Bahagian dengan ciri prismatik sepaksi: satu pengapit mengekalkan konsentrik dan kedudukan sebenar dengan lebih baik.
• Kelompok sederhana dengan penukaran yang kerap: lebih sedikit lekapan dan kurang mengimbangi mengurangkan masa tidak memotong.
• Bahagian bernilai tinggi: risiko sekerap berkurangan apabila proses disatukan dan dipantau dalam satu sistem kawalan.

Dalam barisan kami sendiri, kami memastikan R&D dan penambahbaikan proses tertumpu pada satu perkara—teknologi komposit turn-mill—supaya kelajuan lelaran kekal tinggi dan platform menjadi lebih matang dengan kadar kegagalan yang lebih rendah lama kelamaan.

Strategi Datum: Bagaimana Melindungi Konsentris dan Kedudukan Sebenar

Pada komposit turn-mill, keuntungan ketepatan terbesar anda selalunya datang daripada perancangan datum dan bukannya mengejar spesifikasi tahap mikron. Matlamatnya adalah untuk memastikan permukaan berfungsi dirujuk kepada set datum yang stabil merentas semua operasi.

Peraturan praktikal yang mengurangkan timbunan toleransi

• Putar diameter pengesanan utama dan hadapi dahulu, kemudian kisar ciri yang merujuk kepada permukaan tersebut.
• Gunakan probing untuk "menutup gelung" selepas kasar, sebelum menamatkan corak kritikal.
• Elakkan pengapit semula melainkan perlu; jika perlu, wujudkan semula datum menggunakan probe dalam gelendong dan ciri pengesanan khusus.
• Pastikan laluan alat konsisten dengan GD&T anda: selesaikan permukaan yang memacu toleransi terakhir untuk meminimumkan kesan ubah bentuk.

Kesilapan pembeli biasa ialah "belanja spesifikasi" sambil mengabaikan disiplin datum. Dalam pengeluaran sebenar, kesinambungan datum satu persediaan biasanya tuil yang lebih besar.

B-Axis lwn. Pengilangan Tetap: Apa yang Anda Perolehi, Perkara yang Anda Mesti Kawal

Menambah paksi B (atau keupayaan pengilangan berbilang paksi yang setara) mengembangkan sampul ciri—muka bersudut, lubang kompaun, pengilangan bentuk bebas—tanpa persediaan kedua. Isunya ialah penentukuran dan disiplin proses lebih penting.

Jika bahagian anda kebanyakannya pengilangan 2.5D pada stok yang dihidupkan, anda mungkin tidak memerlukan berbilang paksi penuh. Tetapi jika anda berbuat demikian, pastikan pembina mempunyai kaedah penentukuran yang terbukti dan menyokong rutin pengesahan—di sinilah pengilang yang memfokuskan R&D boleh menjadikan pengalaman pemilikan lebih lancar.

Kawalan Cip: Penentu Tersembunyi Masa Beroperasi dalam Pemesinan Komposit

Pemotongan komposit kilang putar menghasilkan jenis cip bercampur: cip pusing panjang, cip pengilangan patah dan cip penggerudian bertali. Pemindahan cip bukan kosmetik—ia memberi kesan kepada kemasan permukaan, hayat alat, penggera beban gelendong dan juga kehausan paksi jika cip beredar semula.

Apa yang perlu dibuat ke dalam proses

• Gunakan geometri pemecah cip untuk membelok; jangan "paksa" pecah cip dengan terlebih makan jika ia merosakkan kemasan.
• Operasi jujukan pusingan yang begitu berat tidak menyembunyikan ciri pengilangan yang halus di bawah cip.
• Bahan penyejuk bertekanan tinggi paling berharga untuk penggerudian dalam, perpisahan dan bahan bergetah.
• Perhatikan pembungkusan cip di sekitar kawasan pegangan sub-spindle/sekunder; ia merupakan sumber yang kerap mengalami masa henti yang tidak dijangka.

Semasa menilai mesin, tanya tentang reka bentuk pemindahan cip dan kebolehservisan. Di kedai sebenar, kestabilan cip selalunya sama dengan kestabilan pengeluaran .

Gelagat Terma: Mengapa "Selamat Pagi, Buruk Petang" Berlaku

Mesin komposit menumpukan lebih banyak sumber haba dalam satu kepungan: gelendong utama, gelendong pengilangan, servos, skru bebola, dan selalunya gelendong kedua. Apabila suhu melayang, begitu juga titik pusat alat dan pertumbuhan gelendong—terutamanya ketara pada bahagian yang panjang atau lubang yang dalam.

Taktik tingkat kedai untuk menstabilkan ketepatan

• Memanaskan badan menggunakan kelajuan gelendong yang mewakili dan gerakan paksi, bukan hanya berlari melahu.
• Selesaikan diameter/lubang kritikal selepas mesin mencapai keadaan terma yang stabil.
• Gunakan probing untuk mengimbangi: ukur ciri rujukan dan betulkan offset sebelum hantaran terakhir.
• Jika toleransi anda ketat, standardkan suhu penyejuk dan pastikan pintu kepungan ditutup semasa penamat.

Ambilan praktikal: kebolehulangan datang daripada ketekalan haba lebih daripada satu kali pemeriksaan geometri.

Pengurusan Alat: Cara Mencegah Perlanggaran dan Mengurangkan Masa Tidak Memotong

Oleh kerana sistem alat memusing dan mengisar berkongsi sampul kerja yang sama, pengurusan alat ialah tuil produktiviti dan keperluan keselamatan. Perlanggaran selalunya datang daripada perubahan panjang alat yang diabaikan, offset kerja yang ditetapkan dengan buruk, atau konvensyen koordinat bercampur antara kitaran pusingan dan pengilangan.

Kawalan proses bernilai diseragamkan

• Mengekalkan a pemesinan yang cekap alat mesin komposit turn-mill perpustakaan dengan panjang tolok yang disahkan dan had melekat; kunci suntingan di sebalik kebenaran.
• Gunakan alat preset dalam ukuran dalam mesin jika boleh untuk menangkap offset hanyut lebih awal.
• Seragamkan pesawat selamat untuk kedua-dua operasi memusing dan mengisar; elakkan "pesawat selamat tersuai" bagi setiap pengaturcara.
• Memperkenalkan protokol larian kering untuk program baharu: suapan berkurangan, blok tunggal dan fokus semak perlanggaran berhampiran chuck/jaws.

Inilah sebabnya mengapa kami menyimpan alat ganti dan sokongan teknikal khusus untuk satu jenis mesin: respon pantas adalah paling bermakna apabila anda cuba melindungi masa hidup.

Pilihan Pegangan Kerja Yang Membuat atau Memecahkan Pemesinan Komposit

Dalam kerja komposit turn-mill, chuck dan rahang melakukan lebih daripada menahan— mereka mentakrifkan datum, mempengaruhi kebulatan, dan menentukan sama ada operasi pemindahan adalah stabil. Pengapit yang berlebihan boleh mengubah bentuk bahagian berdinding nipis; pengapit bawah menyebabkan gelinciran mikro yang merosakkan kemasan permukaan dan ketepatan kedudukan.

Senario biasa dan amalan terbaik

• Tiub / cincin nipis: gunakan rahang lembut yang bosan pada daya pengapit yang sama digunakan dalam pengeluaran; selesaikan ID kritikal selepas tekanan distabilkan.
• Aci panjang: gunakan tailstock/sokongan atau penyelesaian mantap; utamakan kawalan getaran sebelum meningkatkan kelajuan.
• Pindahkan ke sub-spindle: tambahkan ciri pengesanan (juruterbang/bahu) supaya cengkaman kedua merujuk kepada permukaan yang diketahui.
• Pengilangan tork tinggi pada stok yang dihidupkan: sahkan gerigi rahang dan corak sentuhan; hubungan yang lemah adalah sumber perbualan yang senyap.

Jika anda mahukan penilaian pantas: perbaiki pegangan kerja dahulu, kemudian tala parameter—perubahan pegangan kerja boleh dilakukan peningkatan hasil segera .
