Pusat Pemesinan Komposit Memusing dan Mengisar: Panduan Lengkap untuk Pemilihan & Aplikasi

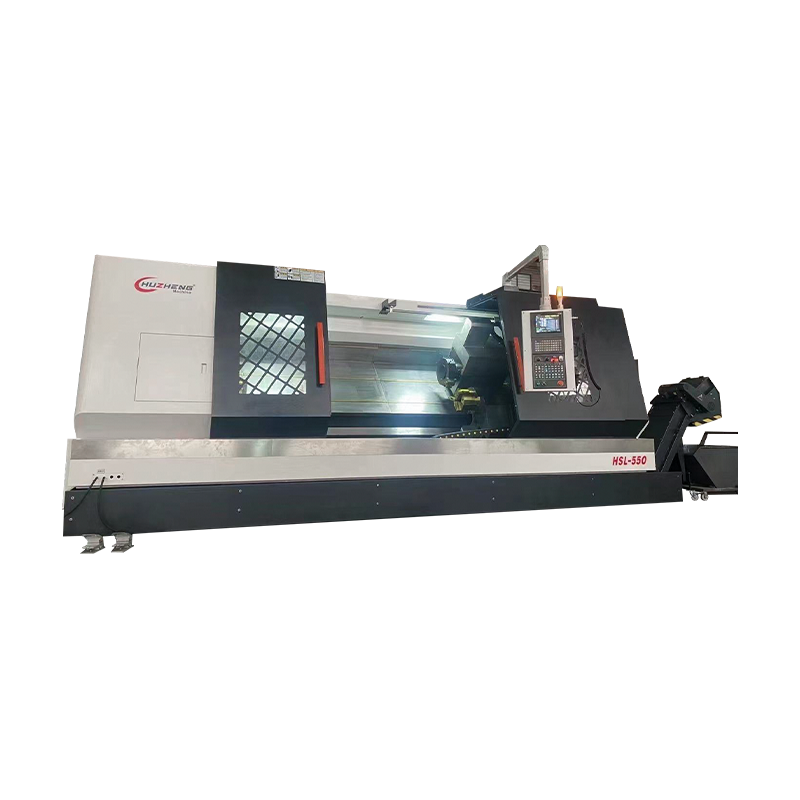

Apakah Pusat Pemesinan Komposit Memusing dan Mengisar?

Pusat pemesinan komposit memusing dan mengisar — ​​juga dirujuk sebagai pusat pemesinan berbilang tugas, pusat pemesinan berbilang tugas atau mesin pusing kilang — ialah alat mesin CNC termaju yang menggabungkan keupayaan mesin pelarik dan pusat pemesinan menjadi satu platform bersepadu. Daripada mengalihkan bahan kerja antara mesin pusing dan pengilangan yang berasingan, pusat pemesinan komposit melengkapkan kedua-dua operasi pusingan pusingan dan pengilangan prismatik, penggerudian dan operasi membosankan dalam satu persediaan, selalunya tanpa sebarang kedudukan semula manual bahagian tersebut.

Aliran kerja pemesinan tradisional memerlukan bahagian dihidupkan pada mesin pelarik CNC terlebih dahulu, kemudian dipindahkan ke pusat pemesinan menegak atau mendatar untuk operasi pengilangan, penggerudian dan penorehan. Setiap pemindahan memperkenalkan masa persediaan, kemungkinan ralat pelekapan dan toleransi dimensi terkumpul. Pusat komposit memusing dan mengisar menghapuskan langkah perantaraan ini dengan menyepadukan gelendong perkakas hidup (atau kepala gelendong pengilangan penuh) dengan gelendong pusing, paksi C (kedudukan putaran pada gelendong utama), dan selalunya paksi Y untuk operasi pengilangan luar pusat.

Mesin ini adalah tulang belakang pembuatan ketepatan dalam industri seperti aeroangkasa, automotif, minyak dan gas, peranti perubatan, dan pertahanan, di mana bahagian kompleks dengan toleransi yang ketat mesti dihasilkan dengan cekap dan berulang kali. Memahami cara pusat pemesinan turn-mill berfungsi, konfigurasi yang tersedia, dan cara memilih mesin yang betul adalah penting untuk mana-mana pengeluar mengambil kira teknologi ini.

Paksi Teras dan Konfigurasi Struktur

Keupayaan a pusat pemesinan komposit memusing dan mengisar sebahagian besarnya ditakrifkan oleh konfigurasi paksinya. Lebih banyak paksi bermakna geometri yang lebih kompleks boleh dimesin dalam satu persediaan, tetapi ia juga bermakna kos mesin yang lebih tinggi dan kerumitan pengaturcaraan yang lebih besar. Memahami peranan setiap paksi membantu anda menilai sama ada mesin tertentu sepadan dengan keperluan pengeluaran anda.

Konfigurasi Paksi Piawai

Pusat pusingan asas termasuk paksi X dan Z (paksi linear pelarik standard), paksi C (pengindeksan atau putaran berterusan gelendong utama untuk kedudukan sudut), dan perkakas hidup dalam turet untuk alat pengilangan dan penggerudian yang dipacu. Konfigurasi ini mengendalikan kebanyakan ciri prismatik pada bahagian jenis aci — lubang gerudi silang, flat, alur kunci, pengilangan jejari — selagi ia berada pada diameter luar atau muka bahagian dan tidak memerlukan pengilangan luar pusat jauh ke dalam profil bahagian.

Y-Axis untuk Pemesinan Luar Pusat

Menambah paksi Y pada pusat pusingan dan pengilangan membuka kunci keupayaan pengilangan luar pusat — keupayaan untuk mengisar ciri yang tidak berada di garis tengah bahagian tersebut. Ini penting untuk pemesinan lubang sipi, slot bersudut, poket pada muka rata dan profil kompleks yang tidak boleh dihasilkan dengan gerakan X-Z-C sahaja. Paksi-Y menggerakkan turet berserenjang dengan paksi-Z dalam satah menegak, memberikan alatan hidup keupayaan mengisar tiga paksi sebenar berbanding bahagian tersebut. Kebanyakan mesin pemutar berbilang tugas yang serius termasuk paksi Y sebagai standard atau sebagai pilihan keutamaan tinggi.

Sub-Spindle untuk Pemesinan Bahagian Lengkap

Sebuah gelendong kecil (juga dipanggil gelendong sekunder atau gelendong pembilang) ialah gelendong pusing kedua yang diletakkan bertentangan dengan gelendong utama. Selepas menyelesaikan operasi bahagian hadapan, gelendong utama memindahkan bahagian tersebut terus ke sub-spindle, yang mencengkam bahagian yang dimesin dan membentangkan hujung yang tidak dimesin untuk operasi selanjutnya — tanpa sebarang rechucking manual. Ini membolehkan pemesinan lengkap kedua-dua hujung bahagian dalam satu kitaran mesin, menghapuskan keperluan untuk persediaan kedua sepenuhnya. Mesin sub-spindle amat berharga untuk pengeluaran bar-fed bahagian kompleks digiling dalam jumlah sederhana hingga tinggi.

Ketua Pengilangan B-Axis

Konfigurasi kincir putar yang paling berkebolehan menggabungkan paksi B — paksi putar yang mencondongkan kepala gelendong pengilangan dari 0° (selari dengan paksi Z, untuk operasi memusing) hingga 90° (berserenjang dengan paksi Z, untuk mengisar muka) dan ke sudut arbitrari di antaranya. Kepala pengilangan paksi B mengubah mesin menjadi platform pemesinan serentak 5 paksi sebenar, yang mampu menghasilkan permukaan berkontur yang sangat kompleks, lubang bersudut dan ciri sudut kompaun dalam satu persediaan. Mesin-mesin ini merapatkan jurang antara pusat pusingan tradisional dan pusat pemesinan 5 paksi penuh, dan digunakan secara meluas dalam pembuatan implan aeroangkasa dan perubatan.

Operasi Memusing lwn. Pengilangan: Perkara yang Dilakukan oleh Pusat Komposit dalam Setiap Mod

Untuk memanfaatkan sepenuhnya pusat pemesinan komposit memusing dan mengisar, pengendali dan pengaturcara mesti memahami perbezaan antara cara mesin berkelakuan dalam mod memusing berbanding mod pengilangan, dan cara menyusun operasi dengan cekap antara kedua-duanya.

Dalam mod pusingan, gelendong utama memutarkan bahan kerja pada kelajuan tinggi manakala alat pemotong tetap (atau alat hidup pegun) mengeluarkan bahan dalam tindakan pemotongan putaran. Profil silinder, tirus, benang, alur, lubang dan operasi muka semuanya dilakukan dalam mod pusingan. Kelajuan gelendong utama, kadar suapan, dan kedalaman pemotongan mesti dioptimumkan untuk bahan bahan kerja dan geometri yang dihasilkan, mengikut prinsip yang sama seperti pengaturcaraan pelarik CNC konvensional.

Dalam mod pengilangan, gelendong utama mengunci pada kedudukan sudut tertentu (pengindeksan paksi-C) atau berputar perlahan di bawah kawalan CNC (interpolasi paksi-C) manakala gelendong alat hidup dalam turet atau kepala pengilangan paksi B memutarkan alat pemotong. Bahan dikeluarkan oleh alat berputar dan bukannya oleh bahan kerja berputar. Poket, slot, lubang silang, muka rata, kontur dan permukaan 3D yang kompleks semuanya dihasilkan dalam mod pengilangan. Paksi-C berinterpolasi dengan paksi X dan Z (dan Y) untuk menjana sebarang geometri permukaan yang diperlukan.

Spesifikasi Teknikal Utama untuk Dinilai

Apabila menilai pusat pemesinan komposit memusing dan mengisar, set luas parameter teknikal mesti dipadankan dengan keperluan pengeluaran khusus anda. Jadual di bawah merangkumi spesifikasi yang paling penting dan perkara yang perlu dicari:

Kelebihan Utama Pemesinan Komposit Turn-Mill

Kes perniagaan untuk melabur dalam pusat pemesinan komposit memusing dan mengisar terletak pada satu set kelebihan konkrit yang boleh diukur berbanding aliran kerja berbilang mesin konvensional. Faedah-faedah ini terkompaun dari semasa ke semasa, terutamanya dalam persekitaran pengeluaran bercampur tinggi dan didorong ketepatan.

• Mengurangkan persediaan dan masa pengendalian: Menghapuskan pemindahan mesin antara mesin bubut dan pusat pemesinan boleh mengurangkan jumlah persediaan dan masa pengendalian sebanyak 50–80% untuk bahagian yang kompleks. Setiap persediaan yang dialih keluar juga mengalih keluar potensi sumber ralat pelekap dan variasi dimensi.
• Ketepatan geometri yang dipertingkatkan: Apabila semua ciri dimesin secara relatif kepada datum yang sama tanpa re-chucking, coaxiality, perpendicularity, dan toleransi kedudukan antara ciri yang diputar dan dikisar adalah jauh lebih ketat daripada apa yang boleh dicapai pada dua mesin dan tetapan berasingan. Ini penting untuk komponen ketepatan seperti injap hidraulik, kelengkapan aeroangkasa dan implan pembedahan.
• Masa petunjuk yang lebih pendek dan WIP yang lebih rendah: Bahagian bergerak melalui kedai sebagai unit lengkap atau hampir lengkap dan bukannya menunggu dalam barisan antara mesin. Jumlah masa utama untuk bahagian yang digiling yang kompleks boleh dikurangkan dari hari ke jam, mengurangkan inventori kerja dalam proses secara mendadak dan meningkatkan responsif terhadap perubahan permintaan pelanggan.
• Keperluan ruang lantai bawah: Satu pusat pemesinan berbilang tugas biasanya menempati ruang lantai yang lebih sedikit daripada mesin pelarik serta pusat pemesinan yang digantikannya, sementara juga menghapuskan peralatan pengendalian bahan antara mesin, lekapan pegangan kerja dan kawasan pementasan yang diperlukan dalam sel berbilang mesin.
• Mengurangkan buruh operator setiap bahagian: Dengan sub-spindle dan penyuap bar, banyak pusat komposit memusing dan mengisar boleh memadamkan lampu untuk tempoh yang lama pada pengeluaran makan bar, dengan satu operator menguruskan berbilang mesin secara serentak dan bukannya menggunakan mesin pelarik atau kilang khusus.
• Membolehkan pemesinan geometri yang sukar sebelum ini: Ciri-ciri yang memerlukan lekapan khusus atau tetapan paksi keempat/kelima pada mesin konvensional selalunya boleh dihasilkan secara terus pada pusat pusingan paksi B, membuka bahagian geometri baharu yang sebelum ini mahal kos untuk dikeluarkan.

Bahagian Biasa Dihasilkan pada Pusat Komposit Memusing dan Mengisar

Tidak semua bahagian membenarkan pusat komposit kilang putar — bahagian silinder ringkas tanpa ciri pengilangan masih sering dihasilkan secara ekonomi pada mesin pelarik CNC konvensional. Tempat menarik untuk pemesinan komposit ialah bahagian yang menggabungkan kandungan pusingan yang ketara dengan keperluan pengilangan, penggerudian atau benang yang bermakna. Berikut ialah kategori aplikasi di mana mesin ini memberikan nilai terbesar:

• Komponen struktur aeroangkasa: Komponen gear pendaratan, perumah penggerak, kelengkapan struktur titanium, dan pemasangan aci turbin semuanya menggabungkan profil pusingan yang kompleks dengan ciri pengilangan ketepatan dan toleransi geometri yang ketat — betul-betul profil yang sesuai dengan pusat pusingan paksi B.
• Alat lubang bawah minyak dan gas: Kolar gerudi, badan penstabil, perumah alat MWD dan badan injap adalah bahagian pusingan yang besar dan berat dengan port gerudi silang yang kompleks, flat giling dan sambungan berulir ketepatan. Saiz dan kerumitannya menjadikan pemesinan komposit sangat berfaedah.
• Implan perubatan dan instrumen pembedahan: Implan ortopedik seperti skru tulang, sangkar tulang belakang dan batang pinggul memerlukan profil luaran yang diputar digabungkan dengan tekstur, slot dan lubang silang yang digiling tepat — semuanya dalam bahan biokompatibel yang sukar seperti titanium dan kobalt-krom.
• Komponen ketepatan automotif: Aci sesondol, aci engkol, aci penghantaran, dan gelendong injap kawalan hidraulik ialah bahagian putaran kelantangan tinggi yang kompleks dengan alur kekunci giling, laluan minyak gerudi silang dan jurnal tanah ketepatan yang mendapat manfaat daripada pemesinan komposit terutamanya dalam pengeluaran prototaip dan volum rendah hingga sederhana.
• Kuasa bendalir dan komponen hidraulik: Badan manifold hidraulik, kili injap, aci pam, dan rod silinder menggabungkan gerek pusing dan OD dengan muka port giling ketepatan, laluan gerudi silang dan sambungan berulir yang boleh disiapkan dalam satu persediaan pada pusat komposit.

Sistem Kawalan CNC dan Pengaturcaraan CAM untuk Pemesinan Komposit

Kerumitan pengaturcaraan pusat pemesinan komposit memusing dan mengisar adalah jauh lebih tinggi daripada pusat pelarik atau pemesinan konvensional. Mesin moden bergantung pada kawalan CNC lanjutan — terutamanya FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth, dan Okuma OSP-P300 — yang menyediakan kitaran pusingan dan pengilangan bersepadu, pengaturcaraan berbilang saluran untuk operasi spindle dan sub-spindle serentak apabila operasi interpaksi B.5-spindle serentak

Perisian CAM memainkan peranan yang sama pentingnya. Program untuk bahagian kincir putar yang kompleks jarang ditulis secara manual — interaksi antara kitaran pusingan, pengilangan paksi C, ciri luar pusat paksi Y dan pemotongan 5 paksi serentak paksi B memerlukan perisian CAM berbilang tugas khusus. Platform CAM terkemuka untuk pengaturcaraan turn-mill termasuk Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL dan Esprit. Alat ini mensimulasikan sampul mesin lengkap termasuk turet, sub-spindle, dan geometri rehat mantap untuk mengesan perlanggaran sebelum program berjalan pada mesin sebenar — langkah kawalan keselamatan dan kualiti yang kritikal memandangkan kerumitan kitaran pemesinan komposit berbilang paksi.

Penyegerakan dan Pengaturcaraan Berbilang Saluran

Salah satu ciri yang paling berkuasa — dan paling intensif pengaturcaraan — bagi pusat penggilingan dengan sub-spindle ialah keupayaan untuk melakukan operasi serentak pada kedua-dua gelendong secara serentak. Kawalan CNC menguruskan dua (atau lebih) saluran perlaksanaan bebas yang boleh berjalan secara selari, disegerakkan dengan kod tunggu yang memastikan operasi pada satu gelendong berhenti seketika sehingga operasi yang diperlukan pada gelendong yang lain selesai. Penyegerakan yang dioptimumkan dengan betul secara mendadak mengurangkan jumlah masa kitaran dengan bertindih operasi gelendong utama dan sub gelendong, tetapi ia memerlukan pengaturcaraan, simulasi dan membuktikan untuk melaksanakan dengan betul dan selamat.

Cara Memilih Pusat Pemesinan Komposit Pusing dan Pengilangan yang Betul

Memilih pusat pemesinan komposit pusingan kilang ialah keputusan pelaburan modal yang penting, dan julat konfigurasi yang tersedia — daripada pelarik alat hidup gaya turet asas kepada pusat berbilang tugas paksi B 5 paksi penuh — adalah luas. Bekerja melalui rangka kerja keputusan berikut membantu mengenal pasti kelas mesin yang sesuai untuk portfolio aplikasi anda.

• Analisis portfolio bahagian anda terlebih dahulu: Semak bahagian yang anda ingin hasilkan pada mesin. Kategorikannya dengan mengubah kandungan, kerumitan pengilangan, bahan, toleransi dan kelantangan. Analisis ini menentukan sama ada anda memerlukan paksi-Y, sub-spindle, paksi-B atau hanya pelarik turet alat hidup yang dinyatakan dengan baik. Elakkan terlalu menentukan — Keupayaan paksi B menambah kos dan overhed pengaturcaraan yang hanya dibenarkan oleh geometri bahagian yang benar-benar kompleks.
• Padankan prestasi gelendong dengan bahan anda: Pemesinan aloi titanium dan nikel aeroangkasa memerlukan tork gelendong yang tinggi pada kelajuan sederhana dan struktur mesin tegar. Pemesinan aluminium berkelajuan tinggi memerlukan perkakas hidup RPM tinggi dan pemindahan cip yang sangat baik. Sahkan bahawa lengkung tork gelendong mesin dan ketegaran struktur sepadan dengan aplikasi pemotongan anda yang paling mencabar.
• Menilai sistem pegangan alatan: Sistem alat BMT (Built-in Motor Turret) memberikan ketegaran dan kuasa alat hidup yang jauh lebih tinggi daripada reka bentuk turet dipacu VDI konvensional. Untuk pas pengilangan berat di pusat penggilingan, perkakas BMT bernilai pelaburan tambahan. Semak bilangan stesen alat hidup, keserasian saiz batang alat, dan ketersediaan kepala sudut dan penyesuai alat khas.
• Pertimbangkan keserasian automasi: Jika anda berhasrat untuk memadamkan lampu atau menyepadukan mesin ke dalam sel automatik, sahkan keserasian penyuap bar, pilihan antara muka pemuat gantri, ketersediaan penukar pallet (untuk kerja chuck) dan sokongan kawalan CNC untuk protokol automasi seperti MTConnect atau OPC-UA untuk penyepaduan Industri 4.0.
• Menilai sokongan permohonan pembekal: Pusat pemesinan komposit adalah kompleks, dan kualiti sokongan pasca pemasangan — kejuruteraan aplikasi, pembangunan pasca pemproses CAM, latihan dan ketersediaan alat ganti — berbeza dengan ketara antara pembina alat mesin. Minta lawatan rujukan ke pemasangan sedia ada yang menjalankan bahagian yang serupa sebelum membuat pembelian.

Pengeluar utama pusat pemesinan komposit memusing dan mengisar termasuk Mazak (siri Integrex), DMG Mori (siri NTX dan CTX), Okuma (siri MULTUS), Doosan (siri Puma MX), Nakamura-Tome, Index dan Miyano. Setiap pembina mempunyai kekuatan dalam konfigurasi tertentu, julat saiz dan aplikasi industri, jadi menilai berbilang pilihan berdasarkan keperluan bahagian khusus anda dan persekitaran pengeluaran sentiasa berbaloi sebelum membuat pilihan akhir.
